0x00 前言

随着智能手机的普及，移动APP已经贯穿到人们生活的各个领域。越来越多的人甚至已经对这些APP应用产生了依赖，包括手机QQ、游戏、导航地图、微博、微信、手机支付等等，尤其2015年春节期间各大厂商推出的抢红包活动，一时让移动支付应用变得异常火热。

然后移动安全问题接憧而至，主要分为移动断网络安全和客户端应用安全。目前移动APP软件保护方面还处于初级阶段，许多厂商对APP安全认识不够深入，产品未经过加密处理，使得逆向分析者能够通过逆向分析、动态调试等技术来破解APP，这样APP原本需要账号密码的功能可以被破解者顺利绕过，使得厂商利益严重受损。

对未加壳的APP进行动态调试，通常可以非常顺利且快速地绕过一些登陆限制或功能限制。本文将以安卓APP为例，来详细介绍一下移动APP动态调试技术。

0x01 调试环境搭建

1.1 安装JDK

JAVA环境的搭建请自行查找资料，这里不做详述。

1.2 安装Android SDK

下载地址：http://developer.android.com/sdk/index.html。

下载完安装包后解压到任意一目录，然后点击运行SDK Manager.exe，然后选择你需要的版本进行安装，如图：

enter image description here

1.3 安装Eclipse集成开发环境

下载地址：http://www.eclipse.org/downloads。选择Eclipse for Mobile Developers，解压到任意目录即可。

1.4 创建Android Virtual Device

动态调试可以用真实的手机来做调试环境，也可以用虚拟机来做调试环境，本文采用虚拟机环境。因此创建虚拟机步骤如下：

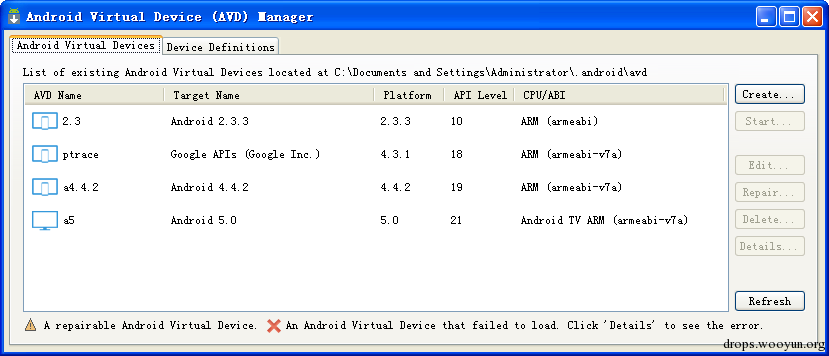

1打开Eclipse –>windows->Android Virtual Device

enter image description here

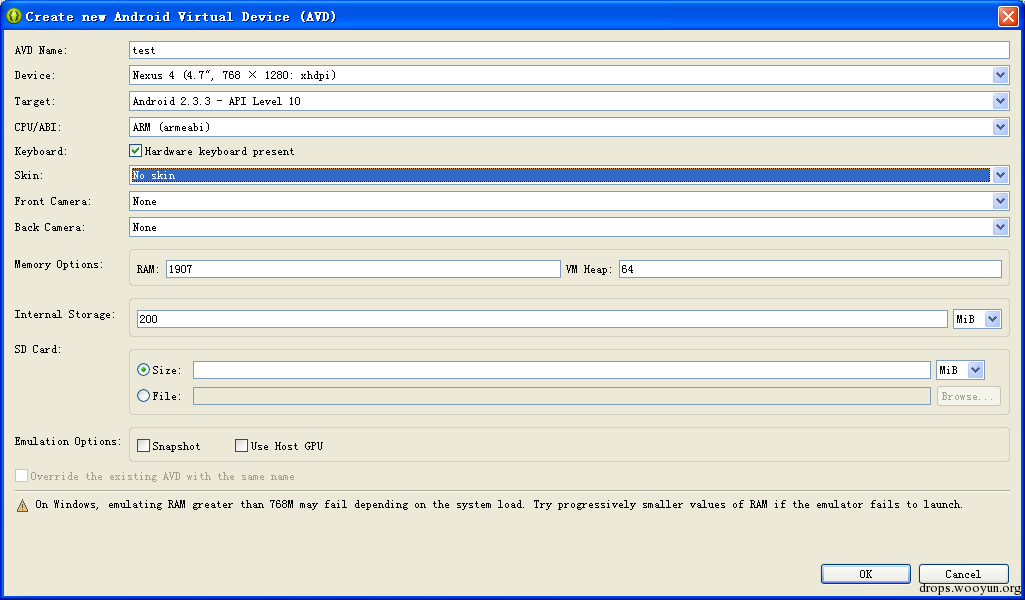

2点击Create，然后选择各个参数如图：

enter image description here

这里Target 就是前面步骤中安装的SDK 选择任意你觉得喜欢的版本就可以。点击OK 就创建完毕。

1.5 安装 APK改之理

这个是一个很好用的辅助调试的软件，请自行搜索下载。

1.6 安装 IDA6.6

IDA6.6开始支持安卓APP指令的调试，现该版本已经提供免费下载安装，请自行搜搜。

0x02 Dalvik指令动态调试

2.1 准备工作

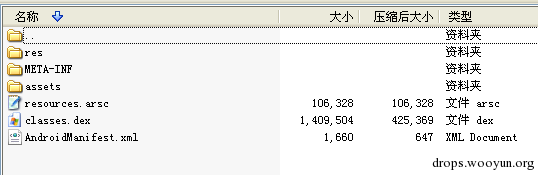

安卓APP应用程序后缀为apk，实际上是一个压缩包，我们把它改后缀为rar打开如图：

enter image description here

其中classes.dex是应用的主要执行程序，包含着所有Dalvik指令。我们用APK改之理打开apk，软件会自动对其进行反编译。反编译后会有很多smail文件，这些文件保存的就是APP的Dalvik指令。

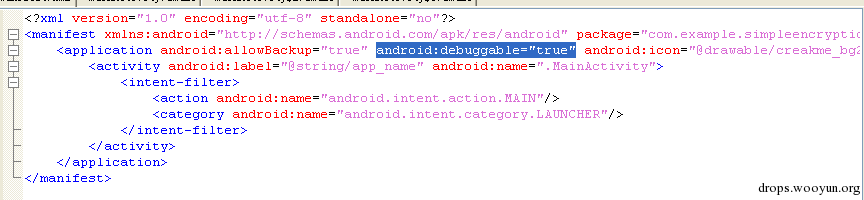

在APK改之理里双击打开AndroidManifest.xml，为了让APP可调试，需要在application 标签里添加一句android:debuggable=”true” 如图：

enter image description here

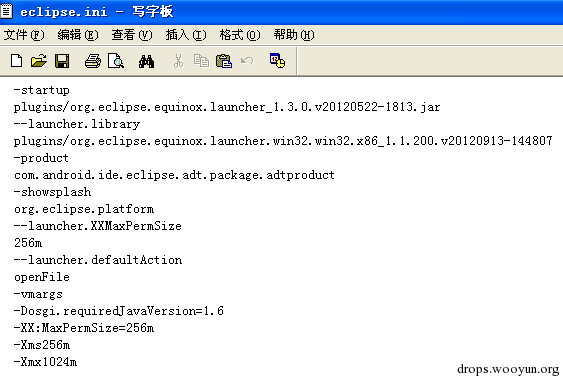

然后点击保存按钮，然后编译生成新的apk文件。接着打开Eclipse –>windows->Android Virtual Device，选择刚才创建的虚拟机，然后点击start，虚拟机便开始运行。偶尔如果Eclipse启动失败，报错，可以同目录下修改配置文件：

enter image description here

把配置参数原本为512的改为256 原本为1024的改为512，然后再尝试启动。

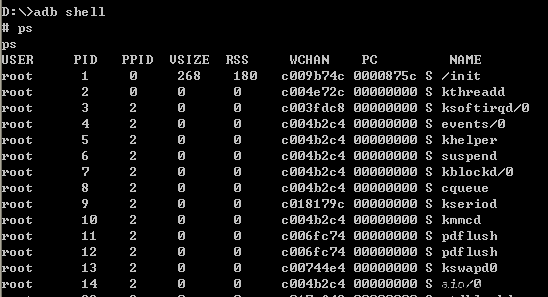

在SDK安装目录有个命令行下的调试工具adb shell，本机所在目录为E:\adt-bundle-windows-x86-20140702\sdk\platform-tools，把adb.exe注册到系统环境变量中，打开dos命令行窗口执行adb shell 就可以进入APP命令行调试环境，或者切换到adb所在目录来执行adb shell。

enter image description here

这里先不进入adb shell，在DOS命令行下执行命令：adb install d:\1.apk 来安装我们刚才重新编译好的APK文件。安装完毕会有成功提示。

2.2 利用IDA动态调试

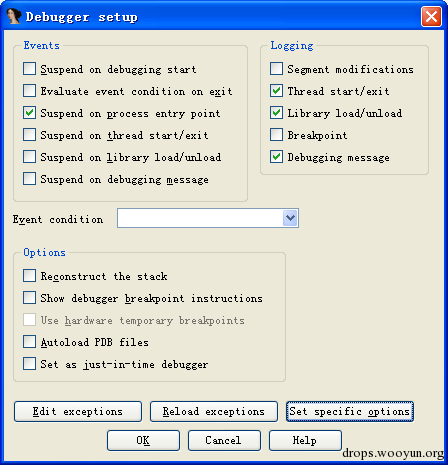

将APP包里的classes.dex解压到任意一目录，然后拖进IDA。等待IDA加载分析完毕，点击Debugger->Debugger Options如图

enter image description here

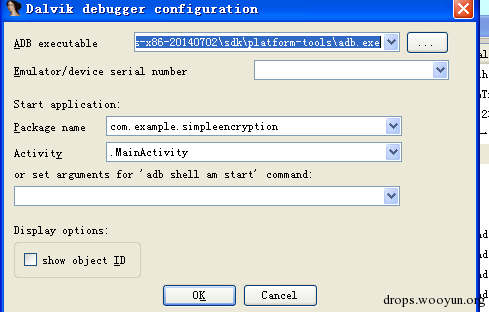

按图所示勾选在进程入口挂起，然后点击Set specific options 填入APP包名称和入口activity 如图：

enter image description here

其中包的名称和入口activity 都可以通过APK改之理里的AndroidManifest.xml 文件获取：

#!html
<manifest xmlns:android="http://schemas.android.com/apk/res/android" package="com.example.simpleencryption">
    <application android:allowBackup="true" android:debuggable="true" android:icon="@drawable/creakme_bg2" android:label="@string/app_name" android:theme="@style/AppTheme">
        <activity android:label="@string/app_name" android:name=".MainActivity">

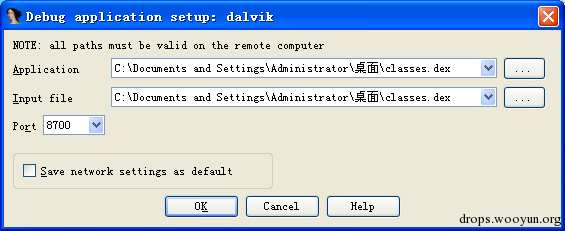

然后在IDA点击Debugger->Process Options

enter image description here

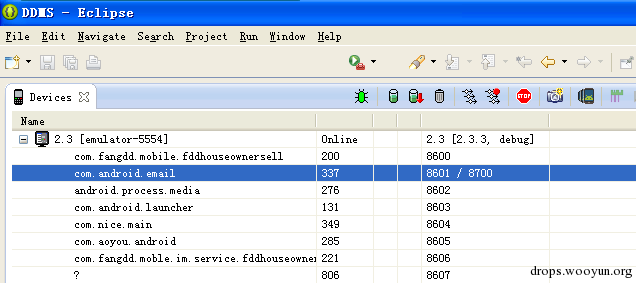

其他默认不变，端口这里改为8700。这里默认端口是23946，我在这里困扰了很久，就是因为这个端口没有改为8700所致。然后我们看看这个8700端口是怎么来的。在Android SDK里提供了一款工具DDMS，用来监视APP的运行状态和结果。在SDK的TOOLS目录有个DDMS.BAT的脚步，运行后就会启动DDMS。由于我的本机安装了SDK的ADT插件，DDMS集成到了Eclips中，打开Eclips->Open perspective->ddms就启动了DDMS。

如图所示：

enter image description here

在DDMS选中某个进程后面就会注释出它的调试端口,本机这里是8700。

到此所有的工作就准备就绪，然后就可以下断点来调试该APP了。我们在APK改之理中在com目录下查看smali文件 发现MainActivity.smali里有一个感兴趣的函数getPwdFromPic()，那么我们就对它下断以跟踪APP的运行。

在IDA里搜索字符串getPwdFromPic，发现onClick有调用该函数

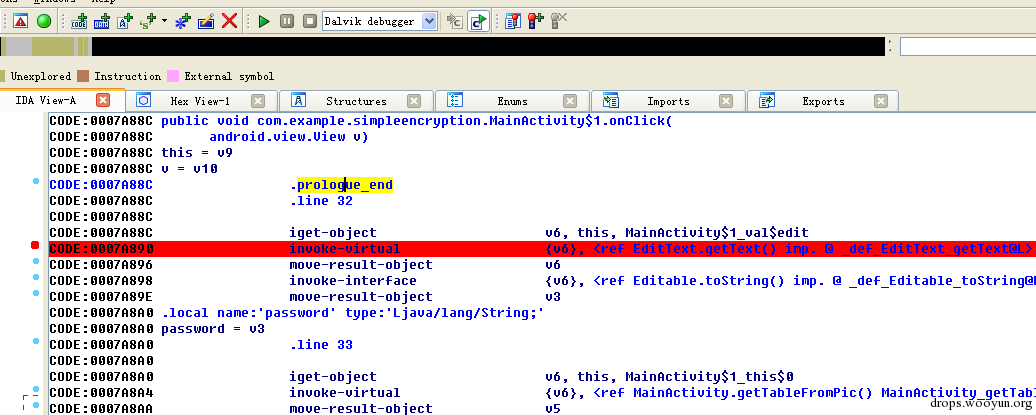

我们在onClick 函数开始位置按F2下断如图：

enter image description here

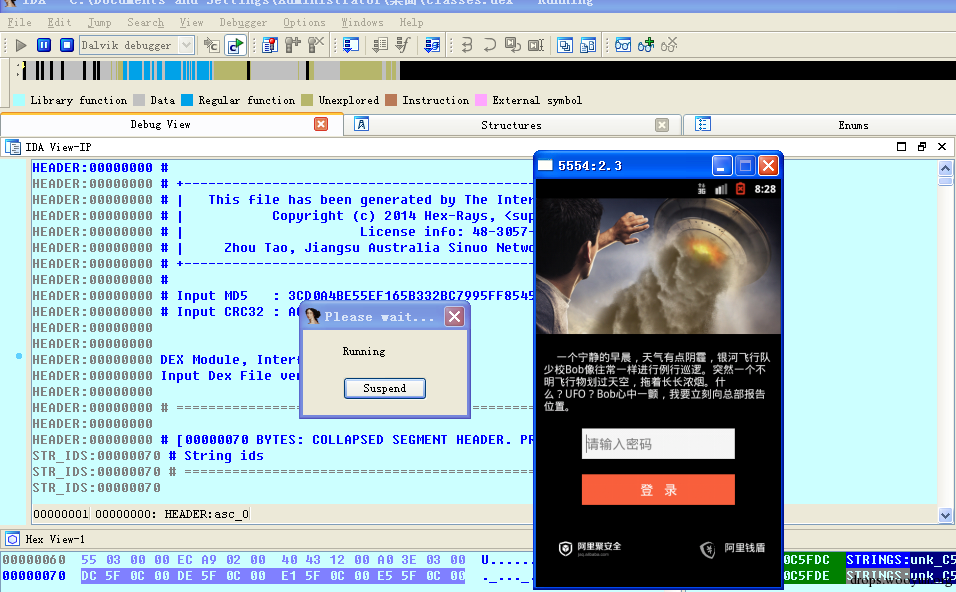

然后点击上图中绿色三角形按钮启动调试如图：

enter image description here

调试过程中有一个问题出现了很多次，浪费了我大量的时间，就在写文章的时候，操作时还是遇到了这样的问题。就是点击启动后IDA提示can’t bind socket，琢磨了很久终于找到原因了，当打开过一次DDMS后 每次启动Eclips都会启动DDMS 而8700端口正是被这个DDMS给占用了，然后每次都会启动失败，解决办法就是 虚拟机运行起来后关闭掉Eclips，这时一切就正常了！

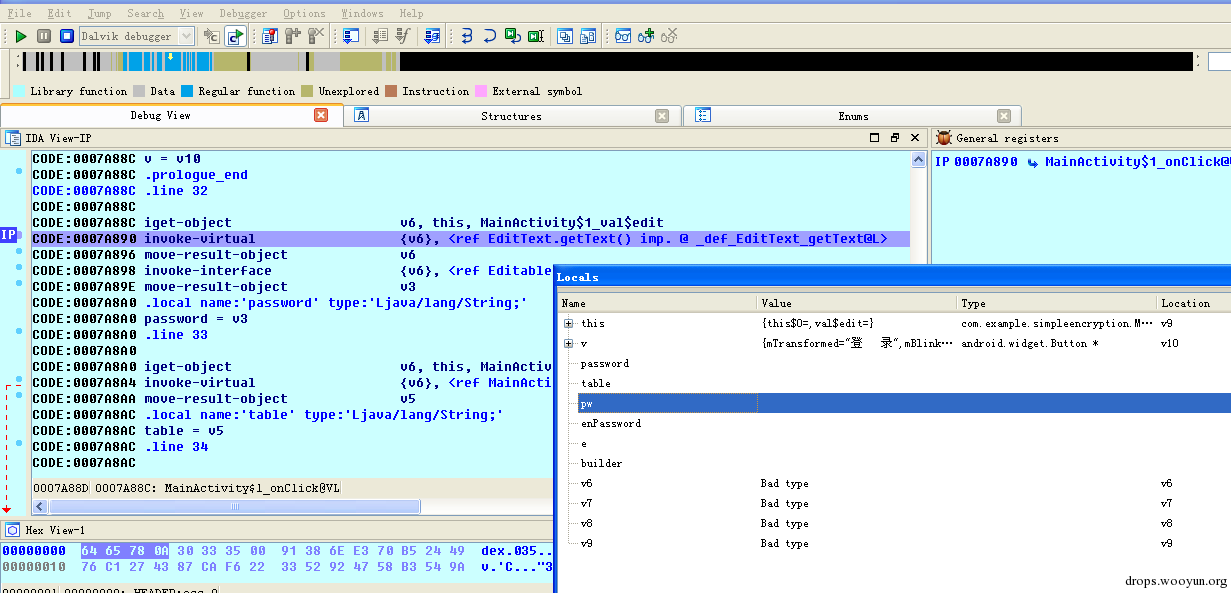

事例中是一个APP crackme 提示输入密码才能进入正确界面。这个时候我们输入123，点击登陆，IDA中断在了我们设置断点的地方，这时选中ida->debugger->use source level debugger，然后点击ida->debugger->debugger windows->locals打开本地变量窗口，如图：

enter image description here

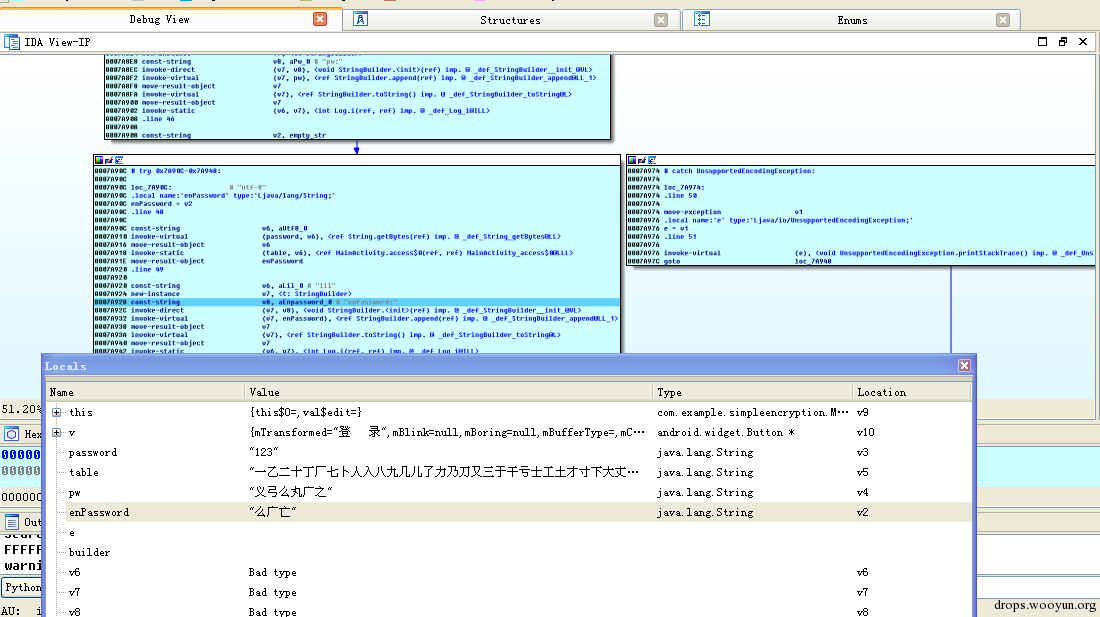

然后按F7或F8单步跟踪程序流程，同时可以观察到变量值的变化，也可以在IDA右键选择图形视图，可以看到整个APP执行的流程图:

enter image description here

如上图所示 变量窗口中我们输入了123 被转化成的密码是么广亡，pw变量也显示出了正确的密码，其实这个时候已经很容易判断出正确密码了。

0x03 Andoid原生动态链接库动态调试

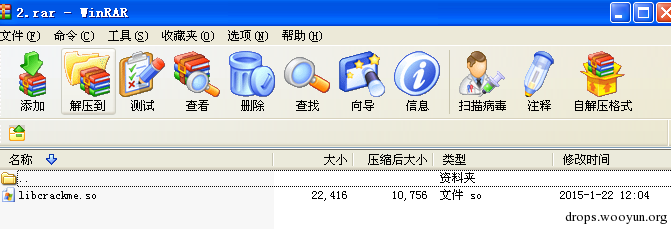

通常为了加密保护等措施，有时dex执行过程中会调用动态链接库文件，该文件以so为后缀，存在于APP文件包里。

enter image description here

这里我们以动态附加的方式来调试原生库。

3.1 准备工作

1、将IDA->dbgsrv目录下的android_server拷贝到虚拟机里，并赋予可执行权限

DOS命令分别为：

adb shell pull d:\ android_server /data/data/sv
adb shell chmod 755 /data/data/sv

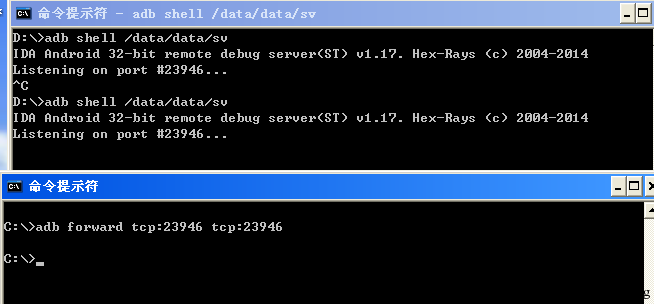

2、启动调试服务器android_server

命令：adb shell /data/data/sv

服务器默认监听23946端口。

3、重新打开DOS窗口进行端口转发，命令：

adb forward tcp:23946 tcp:23946 如图：

enter image description here

3.2 利用IDA进行动态调试

1、虚拟机里启动要调试的APP 2、启动IDA，打开debugger->attach->remote Armlinux/andoid debugger

enter image description here

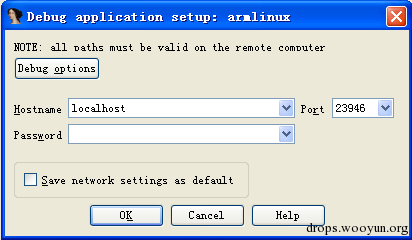

端口改为23946 其他保持不变，点击OK

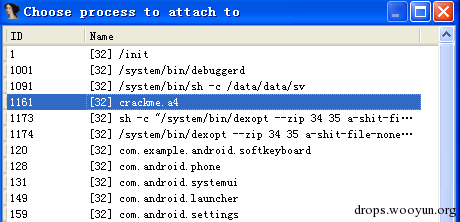

enter image description here

如上图，选中要调试的APP 的数据包名，然后点击OK。

正常情况下，IDA会把APP进程挂起。

3、由于当前程序不是在动态链接库领空，这时我们要重新打开一个IDA，用它打开需要调试的so文件，找到需要下断的位置的文件偏移，并做记录，然后关闭后面打开的这个IDA。

4、在原IDA界面按下ctrl+s键，找到并找到需要调试的so，同时记录该文件的加载基址。然后点击OK 或者cancel按钮关闭对话框。

5、按下快捷键G 输入基址+文件偏移所得地址，点击OK 就跳转到SO文件需要下断的地方，这时按下F2键设置断点。当APP执行到此处时便可以断下来。

3.3 在反调试函数运行前进行动态调试

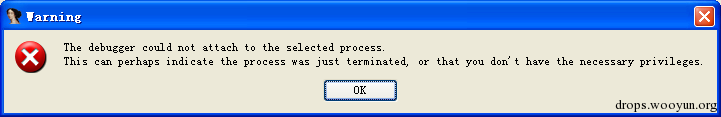

程序加载so的时候，会执行JNI_OnLoad函数，做一系列的准备工作。通常反调试函数也会放到JNI_OnLoad函数里。进行4.2中第2步时也许会遇到如下情况：

enter image description here

这时APP检测到了调试器，会自动退出，那么这时调试策略需要有所改变。

接着4.1第3步后，在DOS命令行执行命令：

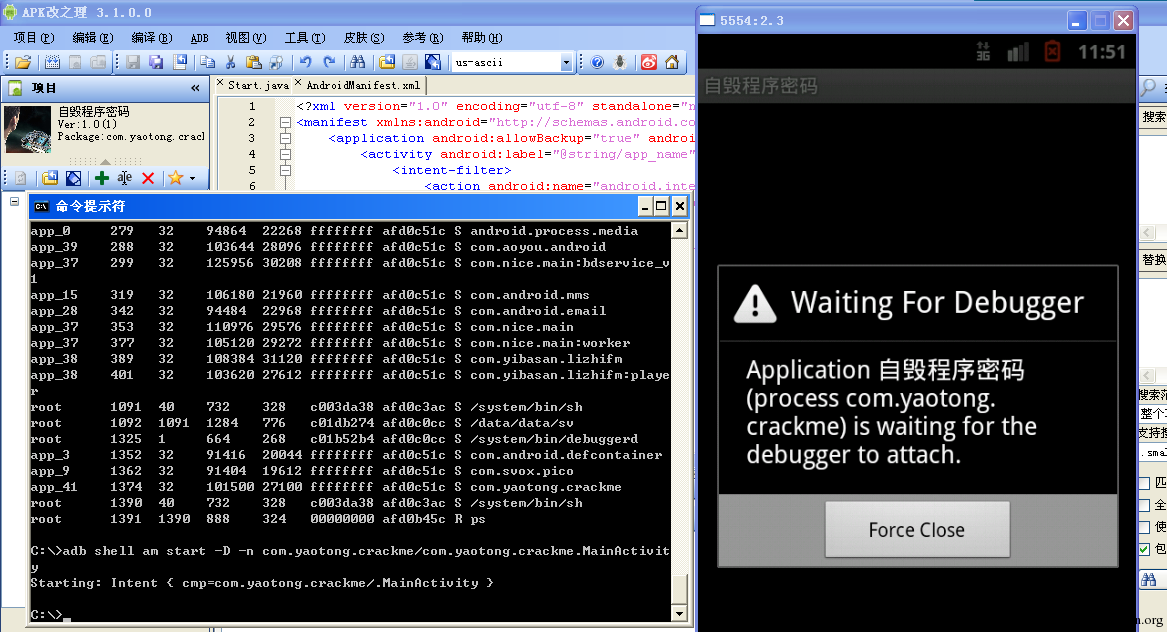

adb shell am start -D -n com.yaotong.crackme/com.yaotong.crackme.MainActivity

来以调试模式启动APP 如图：

com.yaotong.crackme是APP包名称，com.yaotong.crackme.MainActivity是执行入口 这些可以用APK改之理查看。

enter image description here

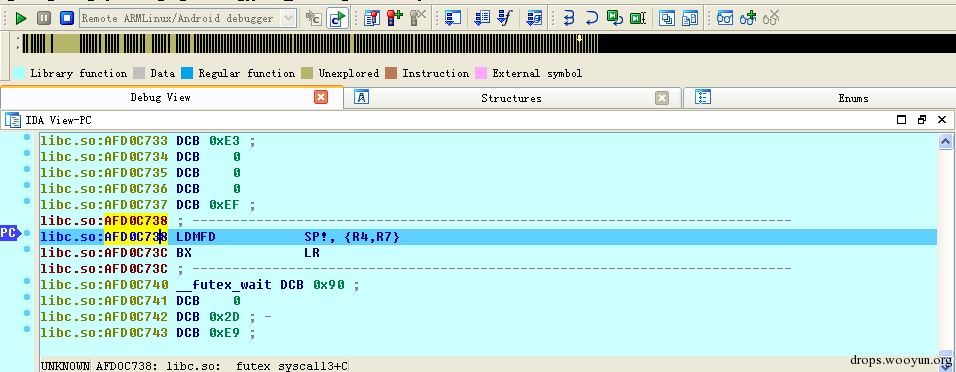

这时由于APP还未运行，那么反调试函数也起不了作用，按照4.2中第2步把APP挂起。这时IDA会中断在某个位置

enter image description here

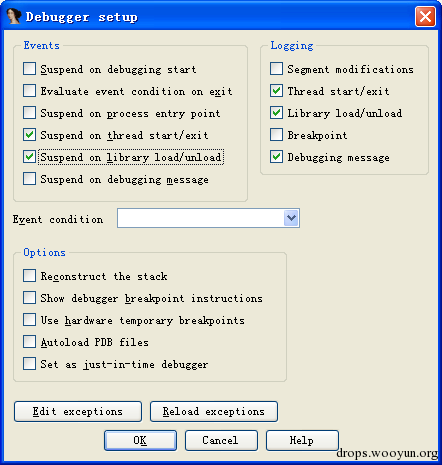

然后点击debugger->debugger opions设置如下：

enter image description here

点击OK 后按F9运行APP，然后再DOS命令下执行命令：

jdb -connect com.sun.jdi.SocketAttach:hostname=127.0.0.1,port=8700

这时APP会断下来，然后按照4.2中的3、4、5补找到JNI_OnLoad函数的地址并下断，然后按F9 会中断下来。然后便可以继续动态跟踪调试分析。

0x04 主要参考资料

1、《Andoroid 软件安全与逆向分析》

2、看雪论坛安卓安全版

3、吾爱破解论坛安卓版

感谢看雪论坛好友：我是小三、QEver、非虫等的热心指教！
